四球磨斑的測量在四球摩擦磨損試驗中，是一個重要的測量指標。鋼球磨斑的測量是利用經過濟南華興改裝的磨斑顯微鏡來完成的，測量精度為0.01mm。能在不取出鋼球的情況下，對油盒中三個鋼球的磨斑進行測量。
試驗步驟如下：
1、測量時先將油盒放置在與顯微鏡安裝在一起的油盒頭座上，使鋼球?qū)?zhǔn)顯微鏡的物鏡，再轉動調焦手輪，求得清晰的磨斑。
2、然后旋轉橫向測微手輪，使目鏡中十字分劃線的縱線與磨斑左右邊緣分別相切，測微手輪上刻度線讀數的差值，即為磨斑橫向的直徑；
3、同理旋轉縱向測微器，使目鏡中的十字分劃線的橫線分別與磨斑前后邊緣分別相切，縱向測微器上刻度線讀數的差值，即為磨斑縱向的直徑，兩直徑的算術平均值即為該鋼球的平均磨斑直徑。
4、旋轉油盒，用同樣的方法依次測量出另外兩鋼球的平均磨斑直徑。三鋼球平均磨斑直徑的算術平均值即為本次試驗的平均磨斑直徑。

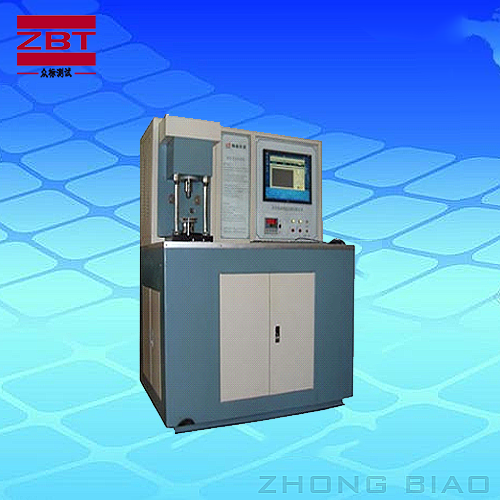

四球摩擦磨損試驗機可選配計算機磨斑測量系統，是專門用于四球摩擦磨損試驗中對磨斑進行測量的系統。它是集光學.微電子.計算機技術于一體的高技術產品，使用方便快捷，測量精度高，重復性好。它將直接對摩斑進行測量,還可對磨斑圖像進行處理.編輯.標注，并可以圖像文件方式保存圖像。 一般情況下，對于同一磨斑，在PB點之前，磨斑讀測數據，橫向數據大于或等于縱向數據，在PB點之后，磨斑讀測數據，縱向數據大于或等于橫向數據，均屬正常。
|
